8.09.2016

Автономное, солнечное электроснабжение дома. Как собрать недорого своими руками.


По мере развития автономных источников энергии становится все более популярной и экономически обоснованной установка на даче и дома солнечных батарей.
Еще в далеком 1990 году, некоторые домики в пригородах Японии уже были оснащены солнечными батареями, что при условиях теплой зимы, позволяло существенно экономить.
Ну, а в наше время появились технологии, позволяющие получать от солнца не только электрический ток, но и тепловую энергию в количестве, достаточном для обогрева дома.


Обычно    солнечная    электростанция    состоит    из    4-х    основных элементов:
1.  Солнечная панель;
2.  Контроллер заряда;
3.  Инвертор;
4.  Аккумулятор.

Самый важный из них это солнечная панель, так как использовать
энергию солнца без нее невозможно.

Следующий элемент системы -  контроллер заряда стоит не так
дорого. На алиэкспрессе его можно заказать от 500 рублей.

Следующий элемент – инвертор. Стоит от 1500 руб, что тоже довольно
приемлемая сумма. А включив данный прибор в нашу систему мы сильно
расширим ее возможности. Т.е. мы сможем подключать приборы,
которые питаются от сети  220 В.

А вот аккумулятор стоит очень дорого. Гелевый емкостью 100А/часов
будет стоить более 15 000 руб.
Тот, кто немного разбирается в амперах, но не разбирается в
аккумуляторах скажет, что и 20 Ампер/час более чем достаточно. Но
особенность аккумуляторов в том, что их нельзя разряжать полностью.
Допускается только 20%. Т.е. в 100 Амперном аккумуляторе мы
можем использовать только 20 Ампер. Только в этом случае аккумулятор
прослужит более 10 лет. Если же разряжать его полностью, то придется
менять на следующий год.

Но я предлагаю использовать  автомобильные аккумуляторы. Конечно, они плохо приспособлены к условиях работы в солнечной электростанции, но стоят они всего
2000 рублей и вполне выдержат 2 года эксплуатации.


Сколько же элементов нам нужно?
Наверняка,  если  Вы  уже  интересовались  этой  темой,  то  видели,  что
90%  всех  панелей  включает  в  себя  36  элементов.  Почему  именно  это
число?
Дело  в  том,  что  напряжение  1  элемента  обычно  составляет  0,5  В.
Когда элементы соединяются в цепочку, т.е. последовательно, то общее
напряжение  равно  сумме  напряжений  всех  элементов.  Таким  образом
если в панели 36 элементов, то общее напряжение равно 18 В.
Но  это  идеальный  вариант,  фактическое  напряжение  обычно  на  30-
40%  меньше.  Т.е.  около  12  В.  А  это  в  свою  очередь  равняется
напряжению стандартных аккумуляторов.
Т.е.  только  в  том  случае,  если    имеешь  18  В  панель,  можно
полноценно      заряжать      аккумулятор,      а      также      использовать
многочисленные приборы работающие на 12 В без аккумулятора.
Поэтому и стараются получить мощность 18 В. Но это не обязательно
именно  36  элементов.  Бывают  и  более  качественные  элементы,    в
которых  напряжение  составляет  0.6  В.  В  этом  случае  достаточно  30
элементов.

Мы также будем стараться выйти на эти 18 В.
Основная  прелесть  солнечной  электростанции  в  том,  что  ее  можно
наращивать  постепенно.  Т.е.  можно  изготовить  солнечную  панель  и
сразу     начать     пользоваться     благами     цивилизации,     пусть     и
ограниченными.
Затем   по   мере   появления   финансов   можно   улучшать   систему.
Добавить контроллер, затем аккумулятор и инвертор.
Даже  после  того  как  система  полностью  укомплектована  Вы  можете
совершенствовать ее. Например, добавить еще панель, которая увеличит
мощность   системы,   или   добавить   аккумулятор,   который   увеличит
продолжительность работы в отсутствии солнца.

"Покупка солнечных модулей на алиэкспрессе"

Сегодня солнечные элементы можно приобрести в российских
интернет магазинах и даже в специализированных магазинах в крупных
городах. Но если Вы не хотите переплачивать и готовы подождать около
2-х недель, то самый оптимальный вариант это алиэкспресс.

Итак,  заходим на сайт Алиэкспресс и выполняем
следующие действия:
1.  В строке поиска указываем «солнечные элементы»;
2.  Ценовой диапазон ограничиваем в диапазоне от 2000 до 3500
рублей;
3.  В настройках укажем «бесплатная доставка»;
4.  Рейтинг продавца:  «4 звезды и более»;
5.  Сортировку установим «по цене»;
6.  Начинаем прокручивать результаты поиска,  ища комплект
который включает в себя от 36 до 40 элементов;
7.  Все найденные предложения открываем в новой вкладке, до тех
пор, пока не выберите 5 предложений.



 Итак, у нас выбрано 5 самых дешевых предложений комплектов из 36
(или 40) элементов. Поэтапно начинаем просматривать каждое из них.
Обращаем внимание на такие важные параметры:
1.  Размер модуля должен быть 125 на 125 мм.
Некоторые продавцы указывают в дюймах 5 на 5.
2.  Заявленная мощность каждого элемента должна составлять не
менее 2,5 Вт.
По английски это будет выглядеть так:  Average Power (Watts) - 2.5W/piece
3.  Напряжение должно быть указано не менее 0,5 B на единицу Т.е.
совокупный 18-20 В.
По английски:  Average Voltage (Volts) - 0.5V/piece
4.  Не должно быть битых элементов. Обращайте внимание на
описание лота.
Из пяти вкладок закрываем те, которые по техническим данным нам
не подходят.

Теперь приступаем к анализу продавцов.
1.  Сначала анализируем статистику самого магазина. Она дается в
верхнем углу. Смотрим,  сколько лет он проработал (желательно
больше 2-х), сколько положительных отзывов (желательно больше 95%).
2.  Затем нажимаем на вкладку «отзывы». И просматриваем отзывы
непосредственно данного товара. Анализируем их. Если много
отрицательных, или отзывов вовсе нет, или их мало, то
воздерживаемся от покупки у этого продавца.


Если из 5 вариантов, подходящего  не найдено, продолжаем поиск по
тем же параметрам. Если же других предложений нет,  увеличиваем на
200 руб. и продолжаем поиск.
Также обращаю Ваше внимание, что элементы бывают двух видов:
поликристаллические и монокристаллические. Вторые из них
имеют чуть больший КПД (на 10%) и срок службы. Но в тоже самое время
монокристаллы стоят дороже и более чувствительны к углу падения
солнечных лучей.
Поэтому я считаю, что в домашних условиях они практически
равнозначны, так что смело покупаем любой из них.
Мне же удалось найти довольно неплохую цену - 3326 руб за 40
элементов. Кроме того в комплекте  40 метров 2мм шины, 5 метров 5 мм, а
также карандаш-флюс и распределительная коробка.


«Покупка комплекта для пайки»


Если же Вам повезло меньше чем мне,  и за 3500 Вы купили только
солнечные элементы, то придется комплект для пайки купить отдельно.
Элементы припаиваются между собой специальными шинами. Это
небольшая полоска из спрессованного медного провода покрытая слоем
припоя.
Шины бывает двух видов: тонкая (толщиной 2мм) – для припаивания
элементов друг к другу и толстая (шириной 5 мм) – для соединения
цепочек элементов.
При покупке мы должны четко знать, сколько шины нам понадобится,
чтобы не попасть в тупиковую ситуацию, когда шины просто не хватит и
мы не сможем сделать батарею. Придется делать дополнительный заказ,
и ждать еще 2 недели.
Ну и конечно же, если вы собираетесь делать только одну батарею,
переплачивать за лишние метры тоже не очень хочется.

 Самый быстрый способ рассчитать количество тонкой шины: это
умножить высоту элемента на количество и на 5.
Если у нас 40 элементов высотой 125 мм получим 40*125*5= 25 000 мм или 25
метров.
Расчет толстой шины зависит от количества рядов.  Ширину элемента
умножаем на количество рядов и на 2,5
Получается 125*4*2,5=1250 мм или 1,25 метров
Но возможны браки, неправильная резка, поэтому берем с запасом 30
метров тонкой и 2 метра толстой. Кроме того продавцы обычно дают чуть
меньшее количество метров.
Т.е. если заявлено 15 метров, то в результате вполне может оказаться 14 метров.
Помимо шин нам понадобится флюс, т.е. специальный раствор из
канифоли и спирта. Обычно он продается в виде карандаша, что делает
его использование очень удобным.
В принципе обойтись можно и без него приготовив такой раствор
своими руками.
Для этого отсыпаем пол коробка растолченной канифоли и растворяем ее в 100 мл
спирта. Затем кисточкой наносим такой раствор на место пайки.  Но все же,  как я уже
сказал пользоваться карандашом очень удобно. Да и стоит он не дорого.
 Итак, заходим на алиэкспресс и выполняем следующие действия
1.  В строке поиска указываем «комплект для пайки солнечных
элементов»;
2.  цену ограничиваем 600 руб;
3.  Устанавливаем: «бесплатная доставка»;
4.  Рейтинг продавца: «4 звезды и более»;
5.  Фильтр «убывание по цене».
Начинаем просматривать предложения. Выбираем из них те, где
количество нас устраивает. Напоминаю, что комплектация должна
состоять из 3-х позиций:
1) шина толщиной 2 мм – 30 метров;
2) шина толщиной 5 мм  2 метра;
3) карандаш – флюс – 1 шт.
Отбираем 5 сайтов с такими позициями и производим анализ каждого
продавца. Как и с солнечными элементами обращаем внимание на
рейтинг и отзывы.
Если отзывов много в первую очередь читаем отзывы с России, так как там нет
погрешностей перевода, которые могут перевернуть все с ног на голову.

«Покупка паяльника»

Если у Вас нет паяльника, и рядом нет радиомагазинов, или цена на
него Вас не устраивает, то его тоже можно  купить на алиэкспрессе
1.  В строке поиска пишем «паяльник»;
2.  Ценовой предел 150 руб;
3.  сортировка по цене;
4.  «Бесплатная доставка».
Просматриваем результаты, выбирая те, мощность которых
соответствует 40-60 Вт.
Обращаем внимание на отзывы.

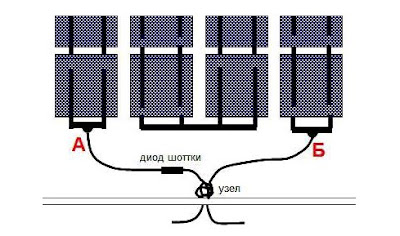

 «Покупаем диод Шоттки»

Он стоит очень дешево, но роль его очень важна. Диод позволяет
батарее не разряжаться а темное и пасмурное время суток.
Как правило, диоды продаются комплектом минимум из 10 шт. Такой
комплект мы и купим. Стоить он должен не более 50 рублей.
1.  В строке поиска пишем «диод шоттке»;
2.  Ценовой предел 50 руб;
3.  сортировка по цене;
4.  «Бесплатная доставка».
Далее все как обычно.
Иногда могут попасться и штучные продажи по 4-6 руб. за штуку. В этом случае
прикупим 2-3 на запас.


"Пайка солнечных модулей"


  Итак у нас в наличии есть 40 солнечных элементов ( 4 для запаса),
паяльник на 40 Вт, толстая и тонкая шина, флюс-карандаш, спирт,
ватные палочки.
Сначала нужно провести небольшой тест купленных нами элементов.
Ведь возможны такие случаи, что попадаются сгоревшие элементы или с
очень низким напряжением.
Берем в руки тестер и проверяем один элемент за другим. Наша задача
выявить 4 худших элемента и отложить их в сторону. А если у Вас
больше 40 элементов, то выбирайте из них 36 самых лучших.
Для пайки нужно использовать идеально ровную поверхность, иначе
мы рискуем повредить и без того хрупкие элементы.
Схема будущей панели.


Первый этап. Процесс пайки пары шин к каждому элементу.

Первая задача для нас -  припаять тонкие шины к лицевой части
каждого элемента. Это можно делать на любой ровной поверхности.
Сначала делаем заготовку и нарезаем отрезки из шины.
Какой длины отрезать шины целиком зависит от конструкции
элементов, а вернее от местоположения секторов для пайки.
В целом расчет такой. На лицевой стороне берем расстояние от
верхней части сектора для пайки до самого низа элемента (отрезок А). А
на обратной стороне от нижней части сектора для пайки до верха
элемента. (отрезок Б). К этим двум значениям прибавляем 10 мм.


Предположим, что у нас высота элемента равна 125 мм. Расстояние от верхней и
нижней  точки до начала сектора для пайки 25 мм. Таким образом длина шины составит
(125-25)+10+(125-25)=210 мм
Если  место для пайки проходит через всю длину обоих сторон элемента,  тогда
нарезаем шину равную ширине элемента помноженную на два + 1 см. Т.е, отрезаем
шину 260 мм
Всего нам понадобится 2*36=72 отрезка.
Перед пайкой спиртом обезжириваем лицевую часть элемента, затем
смазываем карандашом место для пайки на элементе. Берем в руки
шину, немного вытягиваем ее, чтобы она стала ровной и начинаем паять.
Если место для пайки проходит через всю ширину элемента, то проводим
паяльником в одно движение.

Стараемся не давить паяльником, так как элементы очень хрупкие.
После пайки проверяем прочность крепления шины.
Дополнительно олово или канифоль использовать не надо. На шине
достаточное количество олова.
Второй этап. Процесс пайки элементов в цепь.
После того, как каждый из 36-ти элементов обзавелся двумя
хвостиками, нужно соединить элементы в единую цепь. Всего у нас будет
4 цепи по 9 элементов в каждой.
Расстояние между элементами должно равняться 10 мм. Элементы
должны располагаться ровно относительно друг друга.
Для этого изготовим специальный шаблон размером 1400 на 250 мм.



 Для этих целей можно использовать лист фанеры. Чтобы при
спаивании элементов между собой  расстояние между ними было ровное,
приклеиваем на фанеру крестики толщиной 1 см, которые используются
для кладки кафеля.
Элемент внутри крестиков должен свободно ходить, так как не все
элементы идеальной формы и возможно, что один из них просто
застрянет.

После того, как шаблон готов приступаем к пайке.
Мы должны другой конец шины, припаянной к лицевой части  элемента
припаять к  обратной стороне соседнего элемента. Для этого кладем
первый элемент на шаблон между крестиками лицевой стороной вниз.
Затем  рядом устанавливаем еще один.
Приступаем к пайке. Все так же. Сначала обезжириваем поверхность,
затем смазываем места контактов специальным карандашом и
припаиваем.
Так постепенно шаг за шагом соединяем 9 ячеек.
Теперь для последней 9-й ячейки нужно припаять 2 отдельные шины,
чтобы потом через них соединить первый ряд со вторым.
Все первая цепочка готова.
Теперь берем в руки тестер и проверяем напряжение. Оно должно
быть в пределах 4,5 Вт. Замер лучше делать на солнце. В крайнем
случае перед лампой.
При этом обращаем внимание  на температуру элементов. Если какой
либо из них сильно перегревается, то его надо заменить.
Точно таким же способом изготавливаем вторую, третью и четвертую
цепь.
Проверяем напряжение каждой цепи. Ищем перегреваемые элементы.
Третий этап. Соединение системы воедино
Для это берем лист фанеры размером 1400 на 700 мм и устанавливаем
на нее все четыре цепи, лицевой стороной вверх.
Но обращайте внимание на что,  в первом и четвертом ряду самый
нижняя ячейка должны иметь шины  припаяннные к лицевой стороне, а
самая верхняя ячейка к тыльной стороне. А во втором и третьем рядах
все с точностью наоборот.
Поэтому вторая и третья цепь должны быть повернуты вниз.
Следующий этап это соединение цепочек. Для этого вырезаем толстую
шину длиной 6 см и припаеваем ее к  двум выходам первой цепочки.
Также поступаем с 4 цепью.
Теперь вырезаем 3 толстые шины длиной 13 см. и соединяем между
собой в верхней части 2 контакта первой цепи и 2 контакта второй цепи.
Затем соединяем вторую цепь с третьей.
А при помощи третьего отрезка третью и четвертую цепочку.
Теперь нужно прикрепить элементы к фанере. Для этого берем
силикон и осторожно капаем в середину первого элемента. Прижимаем
его к фанере, также поступаем со вторым и последующими элементами.
Обращаю внимание, что силикона нужно самую малость, так как
возможно фанера разбухнет и элемент сломается.
Всё сердце солнечной батареи готово.


"Изготовление рамы для солнечной панели"

Приступаем к созданию короба для батареи при помощи брусков.
Для этого вырезаем 2 бруска 20х20 длиной 1440 мм и 2 бруска по 700
мм. Скрепляем их саморезами. Для устойчивости прикручиваем уголки.



Дно изготавливаем из фанеры размером 1440 на 740 мм.
Прокрашиваем короб любой краской (желательно термостойкой) и ждем
чтобы он высох.

В  нижней части корпуса высверливаем отверстие (в центре нижнего
бруска) для вывода контактов.
Устанавливаем фанеру с элементами внутрь короба. Закрепляем его
мебельным степлером.
Теперь нам понадобятся 2 провода сечением 1 мм.  Один конец
зачищенного  провода припаиваем к месту А, второй к Б.

Теперь нужно припаять диод Шоттки. Он нужен для того, чтобы
солнечная батарея не разряжалась в ночное или пасмурное время.
Разрезаем провод ведущий из точки А. Зачищаем 2 контакта и
припаиваем между ними диод.
При помощи силикона прикрепляем диод к фанере.  Два провода
ведем к отверстию, каждые 5 см прикрепляя их силиконом к фанере.
В том месте где провода встретились делаем из них небольшой узел.
Это нужно для того, чтобы контакты не оборвались при нажатии на него.
Выводим контакты наружу.


Осталось остеклить нашу батарею. Для этого используем оргстекло
Вырезаем его по размеру. Перед установкой обильно проходимся по
бортам корпуса силиконом, прикрепляем оргстекло и прикручиваем его к
раме саморезами.
Все солнечная панель готова. Можно ее окультурить, покрыв
деревянную часть каким либо материалом, например алюминием.


 "Изготовление подставки для солнечной панели"


Для максимального эффекта солнечная панель должна быть
установлена под углом 90° к углу падения солнечных лучей.
Угол наклона лучей солнца зависит от широты местности, где
установлена  солнечная батарея. Кроме того, этот угол меняется в
течении дня и  года.
Наиболее оптимальный вариант изготовить специальную подставку,
где можно регулировать угол наклона солнечной панели.
Для достижения результата близкого к максимальному надо направлять
батарею 4 раза в день.  Если такой возможности нет, то хотябы раз в
месяц надо проделывать эту операцию.
Схему подобной опоры Вы можете видеть ниже.


Но очень часто возникает такая ситуация, что невозможно менять угол
наклона каждый месяц. Это бывает если панель установлена на крыше.
В этом случае необходимо определить оптимальный угол для всего
сезона эксплуатации и при монтаже сразу установить коллектор на этот
угол.
При эксплуатации в летний период рекомендуется устанавливать его
на 15-25° меньше широты местности.
Например, Москва расположена на широте 55,75°.  Это значит, что оптимальный угол
наклона будет  от 30° до 40°.


 "Использование панели напрямую"

 Первый вариант. «Освещение»
В электро магазинах города, или в том же алиэкспрессе можно найти
светодиодные лампочки, которые работают  до 12 В.  Их можно
подключить напрямую к панели и они прекрасно будут работать, даже
при переменной облачности.
Но естественно таким способом можно использовать освещение только
в светлое время суток.
Зачем это нужно спросите Вы?
Применений этому множество. Например, представьте у Вас есть
погреб. Вряд ли Вы будете спускаться в него в ночное время. А днем
можно его спокойно осветить, установив над ним солнечную панель,
соединенную с диодной лампой.
Таким же способом можно освещать другие малоосвещенные
помещения: кладовые, чуланы и так далее.
Второй вариант. «Охлаждение»
Когда светит солнце, очень жарко. Этой взаимосвязью воспользуемся и
мы, подключив к панели вентилятор. В автомагазинах можно без труда
отыскать вентилятор на 12 В. Их часто используют водители газелей и
другого транспорта, где нет кондиционера.
Когда светит солнце работает наш вентилятор, как солнце пропадает,
то и вентилятор становится не нужным.
Третий вариант. «Радио»
К солнечной панели можно подключить радио предназначенное для
использования в автомобиле. Оно также будет прекрасно работать.
Четвертый вариант. «Телевизор»
Существуют телевизоры питающиеся от сети 12 В. Как правило это
комбинированные приборы которые могут работать как от аккумулятора
автомобиля, так и от сети 220 В.
 Но мы должны понимать, что телевизор имеет большую потребность в
токе, чем лампочки, вентиляторы и радио, поэтому обращаем внимание
на потребление устройства. При этом не увлекайтесь размерами
телевизора. Чем меньше его диагональ, тем больше времени Вы сможете
его смотреть.
Предположим, что Вы нашли 100 Ваттный телевизор работающий от 12 В.
А мощность нашей панели составляет 90 Вт (2.5 Вт*36). Причем 90 Вт
это при идеальных условиях. Поэтому если Вы хотите использовать 100
Вт телевизор, то нужно искать модули мощностью  более 3 Вт. В этом
случае Ваша панель в час будет вырабатывать более 108 Вт при ясной
погоде и угле падения лучей 90 С.
Чтобы смотреть при этом ТВ нужно будет каждый час менять угол наклона, либо же
взять телевизор меньшей мощностью, либо панели по 3.5 - 4 Вт.
Пятый вариант «Зарядка планшета или мобильного телефона»
Обычно зарядка телефона работает на 5 В, поэтому с этой задачей
справится батарея даже в пасмурную погоду.
Для реализации этой затеи Вам понадобится гнездо USB. Его можно
приобрести в радиомагазине, а можно и выковырять из старой платы.
К двум проводам выходящим из солнечной панели прикрепляем гнездо
USB, а затем вставляем в него зарядник.
Шестой вариант «Прочие устройства»
Можно использовать любой другой прибор, питающийся от 12 В.
Кладезь таких устройств это магазины для автомобилистов, охотников и
рыболовов. Вообще все что предназначена для подключения к
автомобильному аккумулятору.
Но при этом обращайте внимание и на мощность устройства. Для 90-
ваттной панели желательно чтобы этот параметр был менее 50 Вт.



  "Использование панели вместе с контроллером заряда"

Контроллер заряда удорожит Вашу конструкцию всего на 500 рублей,
но зато Ваша система будет работать более цивилизованно. И кроме того
это будет первым шагом к расширению системы.
Например, в большинстве контроллерах уже есть USB выход
мощностью 5В, т.е. сотовый телефон и планшет можно заряжать через
данное гнездо.
При этом другие устройства не пострадают и могут быть  параллельно подключены к
контроллеру.
Т.е. два выхода из солнечной панели (плюс и минус) подключаются к
двум первым гнездам контроллера. Другие устройства  подключаются к
пятому и шестому  гнездам (плюс и минус) «Нагрузка».
В контроллере можно настроить в какое время будут работать
устройства, когда они будут автоматически выключаться и так далее.
Кроме того контроллер заряда даст возможность подключить к
системе аккумулятор.


"Использование панели вместе с контроллером заряда и аккумулятором"

Аккумулятор сделает Вашу систему более совершенной:
1.  Без аккумулятора лишнее электричество просто теряется, а
аккумулятор позволяет его накапливать.
Предположим, Вы за день выработали 300 Вт/час, а потребили только 50 для
освещения подвала. С аккумулятором Вы сможете вечером использовать лишние 250,
которые бы просто пропали.
2.  Аккумулятор позволит использовать более мощные
устройства.
Например Ваша панель Вырабатывает 70 Ватт за час, а телевизор имеет мощность 100.
Естественно использовать его Вы не сможете. Но если у Вас будет аккумулятор Вы
сможете накопить за 2 часа нужную Вам энергию, а затем в течении 1-1.5 часов
смотреть телевизор.
3.  Аккумулятор позволит Вам пользоваться во время
облачности  и так далее.
Система работающая напрямую будет давать сбои в период облачности. Аккумулятор
же сгладит эти моменты и позволит пользоваться электроэнергией благодаря
накоплениям.
Все это конечно хорошо, но стоят они очень дорого. Гелевый
аккумулятор емкостью 100 Ампер\час стоит более 16 000 рублей. При
этом контроллер заряда нужно настроить таким образом, чтобы
аккумулятор не перезаряжался и не разряжался более чем на 20%.
Только в этом случае его можно будет  использовать долго.
Т.е. фактически ежедневно используется емкость не более чем в  20
Амперчасов.
Но можно сэкономить используя обычный стартерный аккумулятор
который используется для автомобилей. Новый 60-ти амперный
стартерный аккумулятор российского производства будет стоить около
2000 руб, что в 8 раз дешевле гелевого. Эксплуатируя его при разрядках
до 50%, можно спокойно вытянуть на 2 сезона.



 "Использование полной системы"

 Итак, давайте произведем некоторые расчеты:
Солнечная панель обойдется нам примерно в 5000 руб. Если
материалы для изготовления корпуса Вы сможете раздобыть в своей
кладовке, то стоимость составит 3500 руб.
Это обязательный элемент и сократить цену на него можно только за
счет уменьшения мощности. Напоминаю, мы использовали элементы по
2.5 Вт (общая мощность 90 Вт), размером 125 на 125 мм.
Если Вы планируете использовать панель только для маломощных
устройств (светодиодная лампа, вентилятор, радио), то можно купить элементы
меньшего размера с мощностью 1-1.5 Вт Это позволит сэкономить около
1500 руб.
Далее в статье затрат необязательные покупки:
1.  Контроллер заряда – 500-600 руб.
2.  Аккумулятор – 2000 руб.
3.  Инвертор – 1500 руб.
Итого стоимость полноценной системы – 9000 руб.
Из данных устройств мы не рассмотрели только инвертор. Он позволит
Вам использовать не только устройства работающие на 12В, но и на
220В. Инверторы различаются по мощности. Для нашей панели
мощностью 90 Вт вполне подойдет инвертор мощностью 300 Вт.



Надо сказать в итоге, что каждый день появляется все больше разработок различных приборов и домашних устройств, работающие на солнечной энергии. Первыми появились садовые светильники, которые заряжались от солнца днем, а с наступлением темноты освещали садовые дорожки и беседку. А сейчас на солнечных батареях можно встретить и зарядные устройства, и различные детские игрушки и многое другое. Большой выбор таких устройств можно посмотреть в недорогом интернет-магазине >>>>>

No comments:

Post a Comment

Яндекс.Метрика
